HP MJF - PA11
Hochleistungskunststoff auf Basis nachwachsender Rohstoffe
- Prototypen
- Funktionsteile
- Orthesen / Prothesen
- Gehäuse / Abdeckungen
- Komponenten für Fahrzeuginnenräume
Max. Bauraum:
380 x 284 x 380 mm
Toleranzen:
+/- 0,3 mm
Kosten:
€ € €
Lieferzeit:
5-8 Werktage
Material-Info
Das Material HP MJF - PA11 basiert zu 100% auf nachwachsenden Rohstoffen und zeichnet sich durch eine hohe Zähigkeit sowie durch Stoßfestigkeit und Verformbarkeit aus. Es behält seine hervorragenden Eigenschaften über einen breiten Temperaturbereich (> 40°C - 130°C>) hinweg. Zudem splittert das Material bei Krafteinwirkung nicht, sondern reißt, weshalb es vor allem in der Automobilindustrie von großer Bedeutung ist und häufig in Innenräumen von Fahrzeugen zum Einsatz kommt.

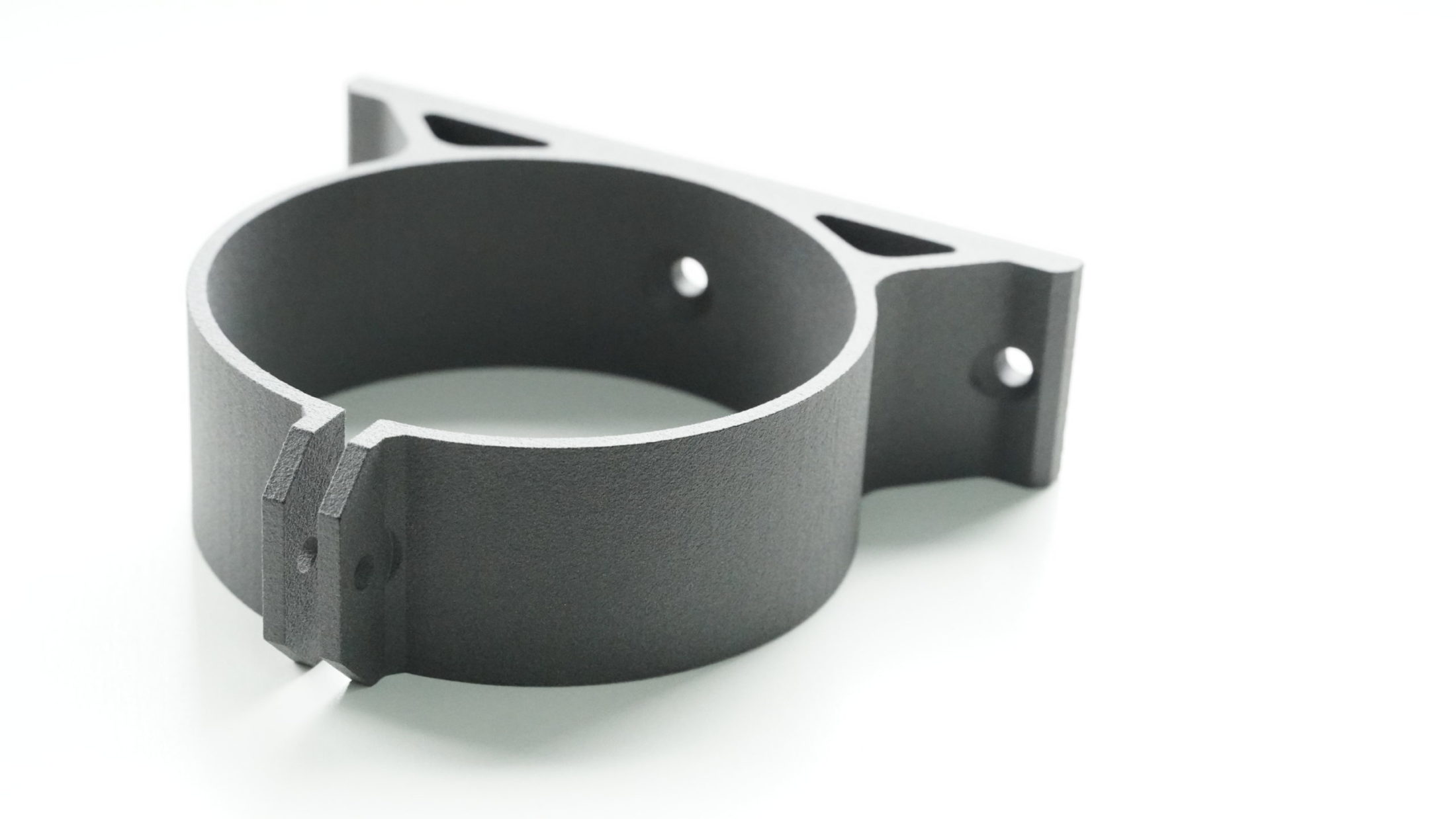

Haptik und Optik:
Unbehandelte Bauteile besitzen eine matte Oberfläche, die sich angeraut anfühlt. Durch Nachbehandlungsprozesse kann eine glatte, homogene Oberfläche mit leichtem Glanz erzeugt werden.
Technische Dokumente:
Nachbearbeitungsprozesse
Färben
MJF Bauteile können nach dem Druck gefärbt werden. Dabei kommt Textilfarbe zum Einsatz und Sie haben die Wahl aus 17 dunklen Farbtönen.
Gleitschleifen (Trowalisieren)
Durch das Gleitschleifen werden homogene und glatte Oberflächen erzielt. Dazu wird in einem Vibrationstrog mit Schleifsteinen ein gleichmäßiger Abrieb an den Bauteilen erzeugt.
Chemisches Glätten
Beim chemischen Glätten werden die Bauteile mit einem Lösemitteldampf behandelt. So werden Oberflächen erreicht, die der Qualität von Spritzgussbauteilen nahe kommen.
Technische Eigenschaften
| Test | Wert | Methode |
|---|---|---|
| Zugfestigkeit | 52 MPa | ASTM D638 |
| Zugmodul | 1800 MPa | ASTM D638 |
| Bruchdehnung, XY, XZ, YX, YZ | 50% | ASTM D638 |
| Bruchdehnung, ZX, ZY | 35% | ASTM D638 |
| Biegefestigkeit | 70 MPa | ASTM D790 |
| Biegemodul | 1800 MPa | ASTM D790 |
| Izod-Kerbschlagzähigkeit, XY, XZ, YX, YZ | 5 kJ/m2 | ASTM D256, Prüfverfahren A |
| Izod-Kerbschlagzähigkeit, ZX, ZY | 4,5 kJ/m2 | ASTM D256, Prüfverfahren A |
| Shore-Härte | 80 | ASTM D2240 |
Die HP MJF Technologie
Die Multi Jet Fusion Technologie von HP ist die derzeit schnellste und wirtschaftlichste im Bereich der additiven Fertigung. Das Verfahren ist pulverbettbasiert und ermöglicht die Herstellung äußerst hochwertiger Prototypen, Funktions- und Serienbauteile.
Weitere Materialien für das MJF Verfahren
PA12
Das HP-PA12 hat ein sehr ausgeglichenes Eigenschaftsprofil und eignet sich aufgrund der hohen Stabilität und Stoßfestigkeit für funktionale Bauteile und Prototypen.
PA12 GB
Speziell für Bauteile, welche eine hohe Steifigkeit und Formstabilität benötigen, wie zum Beispiel bei Gehäusen, wird dieses mit 40% Glasperlen gefüllte PA12 verwendet.
Sie haben weitere Fragen?
Rufen Sie uns an oder schicken Sie uns eine Mail:
- +49 (0)9401 5399470
- info@3dbavaria.com
